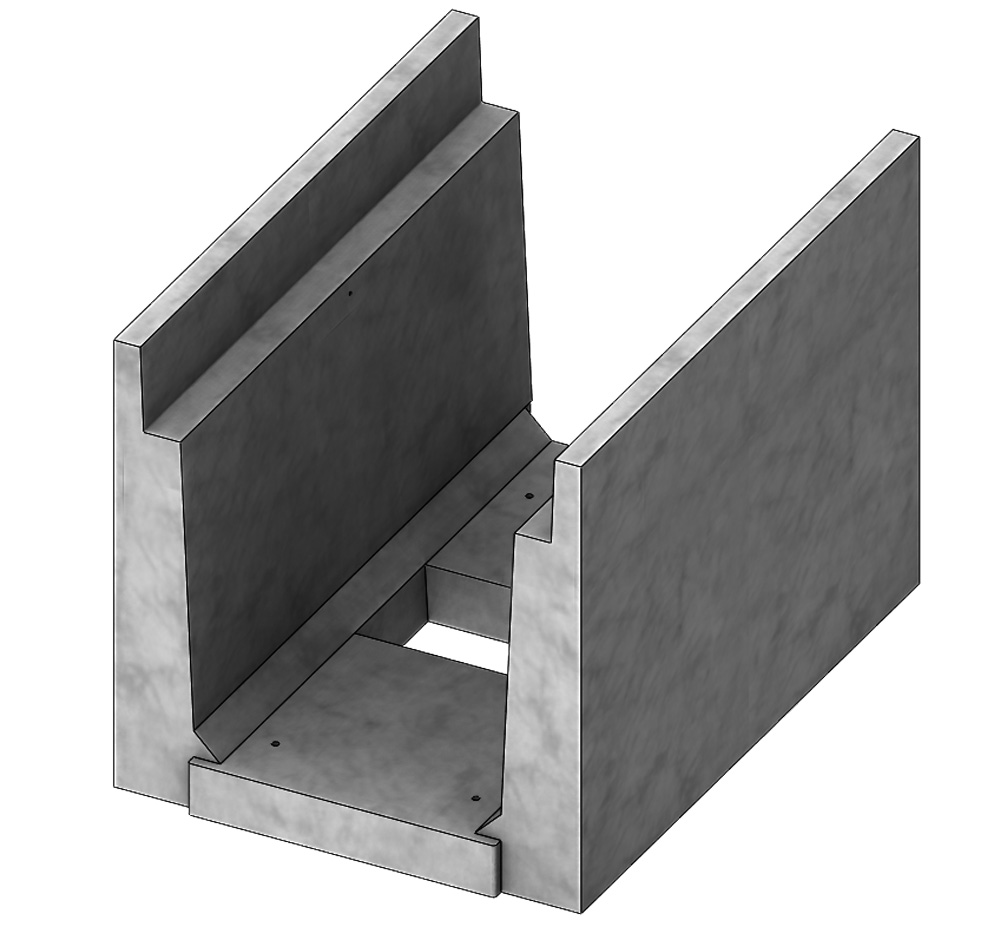

Heavy Traffic H-40 Rated Open Bottom 24" Depth ChannelReinforced with steel, this channel can meet up to AASHTO H-40 heavy equipment requirements to support 64,000 lbs. per axle load. This rating can be achieved when paired with Concast's H-40 rated Galvanized Steel or 6.5" Concrete or Covers. These will all meet a minimum of H-20 at 32,000 lbs. per axle load. These channels are 24" deep with openings in the channel floor. Standard lengths are either 48" or 96". Chart widths reference the channel inside width. |
STEEL TOP RAIL | FRP TOP RAIL | WIDTH & LENGTH | ACAD |
---|---|---|---|
801024HT3 |
HTF1024 48" |
10 X 48 | 801024HT3 |
802024HT3 |
HTF2024 48" |
20 X 48 | 802024HT3 |
802424HT3 |
HTF2424 48" |
24 X 48 | 802424HT3 |
803024HT3 |
HTF3024 48" |
30 X 48 | 803024HT3 |
881024HT3 |
HTF1024 |
10 X 96 | 881024HT3 |
882024HT3 |
HTF2024 |
20 X 96 | 882024HT3 |
882424HT3 |
HTF2424 |
24 X 96 | 882424HT3 |
883024HT3 |
HTF3024 |
30 X 96 | 883024HT3 |
STEEL TOP RAIL | FRP TOP RAIL | WIDTH & LENGTH | ACAD |
---|---|---|---|
801024HT |
HT6F1024 48" |
10 X 48 | 801024HT |
802024HT |
HT6F2024 48" |
20 X 48 | 802024HT |
802424HT |
HT6F2424 48" |
24 X 48 | 802424HT |
803024HT |
HT6F3024 48" |
30 X 48 | 803024HT |
804024HT |
HT6F4024 48" |
40 X 48 | 804024HT |
805024HT |
HT6F5024 48" |
50 X 48 | 805024HT |
882024HT |
HT6F2024 |
20 X 96 | 882024HT |
882424HT |
HT6F2424 |
24 X 96 | 882424HT |
883024HT |
HT6F3024 |
30 X 96 | 883024HT |
884024HT |
HT6F4024 |
40 X 96 | 884024HT |
885024HT |
HT6F5024 |
50 X 96 | 885024HT |
